POV-Ray渲染Mathematica三维图形对象

 781 2 2017年8月8日

Mathematica 绘图非常方便，而且也很漂亮。

如果再添上这个“技能”——POV-Ray，就可以方便地绘制出真实世界中的三维物体了。

1、关于 POV-Ray

POV-Ray，全名是 Persistence of Vision Raytracer，是一个使用光线跟踪绘制三维图像的开放源代码自由软件。很多漂亮的图片就是由 POV-Ray 来制作的。有兴趣或有需要的朋友，可以学一下其语法。

从官网下载对应的安装包，直接安装即可。

2、关于 POVRayRender For Mathematica

2.1、介绍

POVRayRender For Mathematica 是 GitHub 上的一个开源项目，它是 Mathematica 的一个扩展包。

2.2、功能

  • 可渲染大多数由 Mathematica 绘制的 Graphics3D 对象

2.3、安装

  1. 安装 POV-Ray；
  2. 下载POVRayRender包，点击这里 ；
  3. 解压POVRayRender包到指定路径：
    Mac 解压到 $UserBaseDirectory
    Windows 解压到 FileNameJoin[{$InstallationDirectory, "AddOns/Packages"}]
  4. 打开Mathematica，设置 POV-Ray 的安装路径，例如：
(*加载POVRayRender包*)
Needs["POVRayRender`"]
(*配置POVRayRender路径，只运行一次即可*)
(*注意：路径要改成自己电脑上POVRayRender的实际安装路径*)
ConfigurePOVRayRender["POVRayPath"->"C:\\Program Files\\POV-Ray\\v3.7\\bin\\pvengine64.exe"]

2.4、使用

直接渲染

(*加载POVRayRender包*)
Needs["POVRayRender`"]

(*绘制要渲染的原图*)
p = SphericalPlot3D[
  1 + 2 Cos[2 \[Theta]], {\[Theta], 0, Pi}, {\[Phi], 0, 2 Pi},
  ColorFunction -> Function[{x, y, z, \[Theta], \[Phi], r}, Hue[r]],
  Mesh -> None, Axes -> None, PlotPoints -> 100]

(*调用POV-Ray渲染原图，并导出到D盘根目录*)
(*此时会弹出渲染对话框，等渲染结束后关闭即可*)
POVRayRender[p, "OutputPath" -> "D:/pov.png"]

生成脚本

Needs["POVRayRender`"](*加载包*)

(*绘制原图*)
p = SphericalPlot3D[
 Evaluate@Abs@SphericalHarmonicY[5, 2, \[Theta], \[Phi]], {\[Theta],
 0, \[Pi]}, {\[Phi], 0, 2 \[Pi]}, Mesh -> None,
 ColorFunctionScaling -> False, PlotPoints -> 100];

(*生成绘图脚本*)
povStr = ToPOVRayScene[p];

(*背景平面*)
planeStr = "
 plane { z,-2
 texture{
 pigment{ checker rgb<1,1,1> rgb<0,0,0>}
 scale 0.25
 }
 }
 \n
 ";

(*玻璃纹理*)
glassTextureStr = "
 pigment { rgbf <0.5,0.9,1,0.95> }
 finish
 { phong 0.9 phong_size 40
 // A highlight
 reflection 0.2
 // Glass reflects a bit
 }
 interior
 { ior 1.5}
 // Glass refraction
 \n
 ";

(*修改绘图脚本*)
povStr2 =
 StringInsert[
 StringInsert[povStr, planeStr,
 StringPosition[povStr, "mesh2"][[1, 1]] - 1], glassTextureStr,
 StringPosition[povStr, "}"][[-2, 1]] + StringLength[planeStr] + 1];

(*绘图脚本存储地址*)
scencePath =
 FileNameJoin[{$TemporaryDirectory, "glassWavefunction.pov"}];

(*导出绘图脚本*)
Export[scencePath, povStr2, "String"];

(*运行刚刚生成的脚本*)
Run["\"" <> POVRayRender`Private`$POVRayPath <> "\" " <> scencePath <>
 " +W800 +H600 -J +A0.001"];

(*导入渲染后的图片*)
Import[FileNameJoin[{$TemporaryDirectory, "glassWavefunction.png"}]]

2.5、更多的例子

3、问题

扩展包的帮助文件夹为：”./POVRayRender/Documentation/”

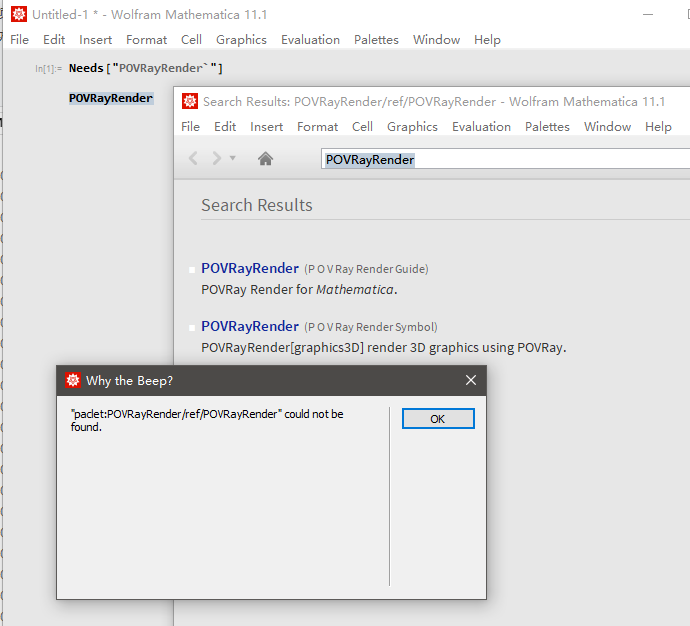

问题：在 Windows（10）上，使用 Mathematica 11.1.1，可以查到相关帮助，但无法打开详情页面，如下图所示。参见：https://github.com/xslittlegrass/POVRayRender-For-Mathematica/pull/1
